沉水式鼓风机叙述 :
沉水式鼓风机是为防止第二次公害，降低鼓风机本体所产生的噪音，为延长鼓风机之寿命而研发。
沉水式鼓风机特点 :
1. 较低的能源损耗：
龙铁沉水式鲁氏鼓风机高转速可减少逆流，相对的也减低能源耗损。
2. 宁静：
运转中之鼓风机，因放在水中，故声音在空气与水之介面被折射入水中，而不传入空气中，同时
水与槽壁亦同样折射回去而达到灭音之效果。
3. 不须製作防音设备：
沉水式鼓风机因置于水中，即达到灭音之效果，固不需另製作防音罩或防音厂房，同时鼓风机置
放于水槽中，不佔用空间，所以能有效利用空间。
4. 构造坚实、安心实用：
沉水式鼓风机马达与机体为直结式(没有传统型调整皮带之困扰)。马达与机台本身全以O型环圈闭封，绝无进
水之虞。马达若因过热停机，请清洁外壳，已达散热之效果。
5. 轴承寿命延长：
沉水式鼓风机承轴施予预压片使轴承间隙减少，降低振动及噪音，故延长约20%轴承寿命
沉水式鼓风机规格 :
型式 | 口徑 | 馬達 | 0.1kgf/cm | 0.15kgf/cm | 0.2kgf/cm | 0.25kgf/cm | 0.3kgf/cm | 0.4kgf/cm | 0.5kgf/cm | 0.6kgf/cm | 噪音 | ||||||||
Model | Bore | Motor | 1000mmAq | 1500mmAq | 2000mmAq | 2500mmAq | 3000mmAq | 4000mmAq | 5000mmAq | 6000mmAq |
| ||||||||
LTW / LSW |
|
| CMM | Kw | CMM | Kw | CMM | Kw | CMM | Kw | CMM | Kw | CMM | Kw | CMM | Kw | CMM | Kw | db |
25037 | 1B | 0.5HP | 0.43 | 0.26 | 0.41 | 0.28 | 0.39 | 0.31 | 0.37 | 0.34 | 0.36 | 0.36 |
|
|
|
|
|
| 44 |
32075 | 1.2B | 1HP | 0.68 | 0.50 | 0.66 | 0.55 | 0.64 | 0.59 | 0.62 | 0.64 | 0.60 | 0.73 |
|
|
|
|
|
| 45 |
40A75 | 1.5B | 1HP | 1.4 | 0.65 | 1.3 | 0.68 | 1.2 | 0.71 | 1.1 | 0.73 | 1.0 | 0.75 |
|
|
|
|
|
| 46 |
4015 | 1.5B | 2HP | 1.14 | 1.0 | 1.10 | 1.15 | 1.06 | 1.2 | 1.02 | 1.33 | 0.98 | 1.45 |
|
|
|
|
|
| 47 |
5015 | 2B | 2HP | 2.9 | 1.1 |
|
| 2.6 | 1.3 |
|
| 2.4 | 1.5 |
|
|
|
|
|
| 48 |
5022 | 2B | 3HP | 2.9 | 1.1 |
|
| 2.6 | 1.3 |
|
| 2.4 | 1.5 | 2.2 | 1.8 | 2.0 | 2.0 |
|
| 50 |
5037 | 2B | 5HP | 2.9 | 1.1 |
|
| 2.6 | 1.3 |
|
| 2.4 | 1.5 | 2.2 | 1.8 | 2.0 | 2.0 | 1.8 | 2.3 | 52 |
6522 | 2.5B | 3HP | 4.1 | 1.7 |
|
| 3.9 | 1.9 |
|
| 3.6 | 2.2 |
|
|
|
|
|
| 52 |
6537 | 2.5B | 5HP | 4.1 | 1.7 |
|
| 3.9 | 1.9 |
|
| 3.6 | 2.2 | 3.3 | 2.5 | 3.1 | 2.8 | 2.8 | 3.2 | 54 |
65A22 | 2.5B | 3HP | 5.4 | 2.0 |
|
| 5.1 | 2.2 |
|
|
|
|
|
|
|
|
|
| 54 |
65A37 | 2.5B | 5HP | 5.4 | 2.0 |
|
| 5.1 | 2.2 |
|
| 4.7 | 2.5 | 4.4 | 2.9 | 4.1 | 3.5 |
|
| 57 |
65A55 | 2.5B | 7.5HP | 5.4 | 2.0 |
|
| 5.1 | 2.2 |
|
| 4.7 | 2.5 | 4.4 | 2.9 | 4.1 | 3.5 | 3.8 | 4.0 | 59 |
8037 | 3B | 5HP | 6.7 | 2.9 |
|
| 6.4 | 3.2 |
|
| 6.0 | 3.7 |
|
|
|
|
|
| 56 |
8055 | 3B | 7.5HP | 6.7 | 2.9 |
|
| 6.4 | 3.2 |
|
| 6.0 | 3.7 | 5.7 | 4.3 | 5.3 | 5.0 |
|
| 59 |
8075 | 3B | 10HP | 6.7 | 2.9 |
|
| 6.4 | 3.2 |
|
| 6.0 | 3.7 | 5.7 | 4.3 | 5.3 | 5.0 | 5.0 | 5.8 | 62 |
10055 | 4B | 7.5HP | 9.4 | 4.0 |
|
| 9.0 | 4.6 |
|
| 8.6 | 5.2 |
|
|
|
|
|
| 63 |
10075 | 4B | 10HP | 9.4 | 4.0 |
|
| 9.0 | 4.6 |
|
| 8.6 | 5.2 | 8.2 | 6.1 | 7.8 | 7.1 |
|
| 65 |
10011 | 4B | 15HP | 9.4 | 4.0 |
|
| 9.0 | 4.6 |
|
| 8.6 | 5.2 | 8.2 | 6.1 | 7.8 | 7.1 | 7.4 | 8.2 | 67 |
12575 | 5B | 10HP | 11.5 | 5.0 |
|
| 11.0 | 6.0 |
|
| 10.5 | 7.0 |
|
|
|
|
|
| 66 |
12511 | 5B | 15HP | 11.5 | 5.0 |
|
| 11.0 | 6.0 |
|
| 10.5 | 7.0 | 10.1 | 8.1 | 9.6 | 9.4 | 9.1 | 10.6 | 69 |
125A11 | 5B | 15HP | 12.9 | 8.2 |
|
| 12.5 | 9.3 |
|
| 12.2 | 10.3 |
|
|
|
|
|
|
|
125A15 | 5B | 20HP | 12.9 | 8.2 |
| 12.5 | 9.3 |
|
| 12.2 | 10.3 | 11.9 | 11.2 | 11.5 | 13.0 | 11.2 | 14.5 | 70 | |

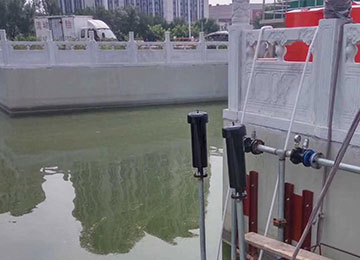

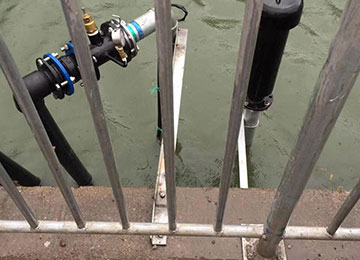

沉水式鼓风机安装图例与场所
放流槽、消泡槽、鼓风槽
优点：
装置浅检修容易
换油可于放水后于槽内进行
注意事项：
须保持低水位
水温需保持于32oC以下

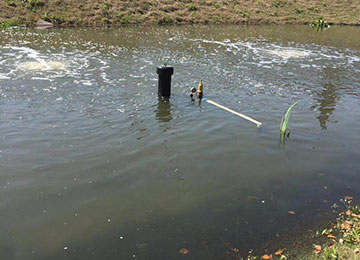

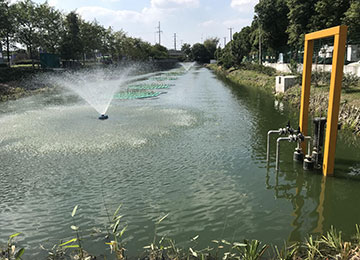

曝气槽
优点：
配管短，装置易
不需要鼓风机装置场所
注意事项：
装置不要妨害迴流之位置
气泡不要直接衝刺到鼓风机

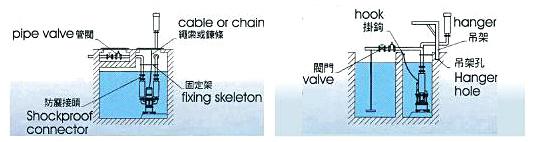

用缆索或链条装置机台，降于槽底并安至于基面(不需要使用固定螺栓)
不可以将绳索链条拉紧，其尾端固定于挂勾上
吸进及排出之管路，请用固定架固定以防止鬆动
为方便及管理，故需吊架及吊架孔，使用时插入吊架孔，不需时移开
开始运转时，安全阀全开在调整至使用之压力
沉水式鼓风机装置注意事项
为确认动作及调整，应装置于容易检修之地方，防止鼓风机停止时，产生逆流，请装置逆止阀并儘量
装置于曝气槽水面以上之位置。如有污泥及尘埃‧‧‧等堆积之可能，请提高鼓风机装置之基面。污泥如堆积于马
达及鼓风机之周围，将使马达散热之可能(如左图之装置)另製一管路搅拌鼓风机周围使污泥不附著其上。
沉水式鼓风机进气排气注意事项
进气消音器应竖立，并至于室外使其不吸入槽内潮湿之空气，如图(一)
进气消音器应离于地面1mm以上，并且开阔之地方，以便如有尘埃堆积，易于清理。
图(二)之装置儘量避免因消音器吸入槽内之湿空气，而使气室因过于潮湿，致使叶轮生鏽产生故障之虞，
应避免之。
预备机因长久之放置，有可能生鏽卡死之情况产生，故请定时(以週计)予以运转30分钟若至于潮湿之地点，
请以日计。
龙铁机械有限公司28年专注生产罗茨鼓风机，罗茨真空泵，产品出口几十个国家，月出厂
罗茨鼓风机超过3000台。沉水式鼓风机咨询电话：4007-182-180
